ККСШЭВБВ, ККСШЭВБВнг(А), ККСШЭВБВнг(А)-LS, ККСШЭПБПнг(А)-HF

Кабели комбинированные связи шахтные бронированные ККСШЭВБВ, ККСШЭВБВнг(А), ККСШЭВБВнг(А)-LS, ККСШЭПБПнг(А)-HF
Производитель: ООО "Метэксперт", г. Кемерово

Назначение: Кабель связи

Применение
Конструкция
Показатели пожарной безопасности
Маркообразование

Применение

Кабели комбинированные связи шахтные предназначены:
•    с телекоммуникационными парами – для передачи дискретных, аналоговых и цифровых сигналов при номинальном напряжении дистанционного питания до 315 В и 225 В переменного тока частотой 50 Гц,
•    с жилами питания и управления – для передачи и распределения электроэнергии в стационарных установках, а также для фиксированного монтажа силовых цепей и цепей управления на станках и механизмах на номинальное переменное напряжение 660 В номинальной частотой до 60 Гц,
•    с LAN-сердечником – для подключения видеокамер, датчиков с цифровым частотномодулированным сигналом по интерфейсу RS-485со скоростью 9600 кбит/с и подключения к структурированным кабельным системам скоростного интерфейса Ethernet 100Base-TX со скоростью 100 Мбит/с при номинальном напряжении питания до 145 В переменного тока частотой до 100 МГц,
в системах шахтной автоматизации, связи, позиционировании, телеметрии и контроля, в т.ч. аэрогазового, систем МФСБ, видеонаблюдения и др. в сложных условиях при воздействии агрессивных сред в диапазоне предельно допустимых концентраций, при воздействии вод щелочного и слабокислого характера, в том числе в шахтах опасных по газу и пыли при прокладке по горизонтальным горным вы- работкам, а также на поверхности шахт, рудников, по внутренним стенам зданий, внутри помещений, при одиночной или групповой прокладке.
Кабели с ленточной броней (Б) предназначены для прокладки по горизонтальным, наклонными вертикальным (на подвеске к тросу) выработкам без ограничения разности уровней, а также на поверхности шахт, рудников и по скважинам. Кабели повышенной безопасности с механической защитой от ударов, раздавливающей нагрузки, падения гор- ной породы и воздействия грызунов.
Кабели комбинированные связи шахтные могут быть выполнены в различных комбинациях:
•    с телекоммуникационными парами и жилами питания,
•    с телекоммуникационными парами, жилами питания и управления,
•    с дополнительной жилой заземления,
•    с дополнительным LAN-сердечником,
а также с индивидуально экранированными телекоммуникационными парами и жилами управления.

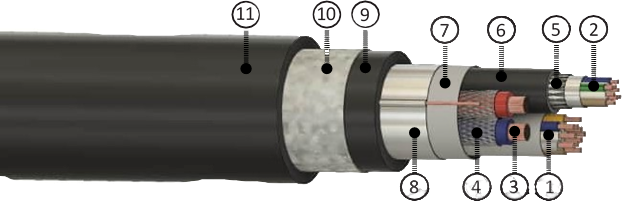

Конструкция


1.    Токопроводящие жилы телекоммуникационных пар – медные однопроволочные, 1 класс по ГОСТ 22483- 2021 с изоляцией из сплошного полиэтилена.
2.    Токопроводящие жилы LAN-сердечника – медные однопроволочные с изоляцией из сплошного полиэтилена.
3.    Токопроводящие жилы жил управления / питания / жила заземления –медные многопроволочные, 5 класс по ГОСТ 22483-2021 с изоляцией из поливинилхлорид- ного пластиката или полимерной композиции, не содержащей галогенов.
4.    Индивидуальный экран телекоммуникационных пар, жил управления / питания – оплетка из медных луженых проволок (э) или алюмополимерная лентас контатным проводником из медной луженой проволоки (эф).
5.    Общий экран LAN-сердечника – алюмополимерная лента и оплетка из медных луженых проволок (SF).
6.    Индивидуальная оболочка LAN-сердечника – поли- мерный материал совместимый с материалом наружной оболочки.
7.    Пояснаяизоляции – водоблокирующая лента (для кабелей нг(А)-HF) и полиэтилентерефталатная пленка.
8.    Общий экран – алюмополимерная лента с контактным проводником из медной луженой проволоки (Э).
9.    Внутренняя оболочка – материал совместимый с мате- риалом наружной оболочки.
10. Броня – стальные оцинкованные ленты (Б).
11. Наружная оболочка – поливинилхлоридный пластикат (В), поливинилхлоридный пластикат пониженной горючести (Внг(А)), поливинилхлоридный пластикат пониженной пожароопасности с низким дымо- и газо- выделением (Внг(А)-LS), полимерная композиция, не содержащая галогенов (Пнг(А)-HF).

Показатели пожарной безопасности

Материалы кабелей не распространяют горение при оди- ночной прокладке (без обозначения), при групповой про- кладке (нг(А)), доступны в исполнениях с низким дымо- и газовыделением (нг(А)-LS), а также с отсутствием галоге- нов, с низкой коррозионной активностью продуктов горения (нг(А)-HF).
Безопасны для людей и техники.
STTABLE
Без обозначения;Класс пожарной опасности О1.8.2.5.4
нг(А);Класс пожарной опасности П1б.8.2.5.4
нг(А)-LS;Класс пожарной опасности П1б.8.2.2.2
нг(А)-HF;Класс пожарной опасности П1б.8.1.2.1
ENDTABLE

Маркообразование

Например: INTENS ККСШЭВКВнг(А)3х(2х0,5)э+2х2,5э+SF/UTP4x2x0,52+1,5(PE)–315/660/145 В
1.       INTENS – торговая марка.
2.       ККСШ – кабель комбинированный связи шахтный.
3.       Э – общий экран.
4.       В, П – материал внутренней оболочки.
5.       Б – тип брони.
6.       В, П – материал наружной оболочки.
7.       нг(А), нг(А)-LS, нг(А)-HF – тип исполнения.
8.       1-5, 10, 20, 30, 50 – количество пар.
9.       2 – телекоммуникационная витая пара.
10.    0,4; 0,5; 0,6; 0,64; 0,7; 0,8; 0,9; 1,1 – диаметр жилы.
11.    э, эф –индивидуальный экран телекоммуникационных витых пар.
12.    2, 4, 6, 8, 10 – количество жил управления / питания.
13.    0,5; 0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16 – сечение жил
управления / питания.
14.    э, эф –индивидуальный экран жил управления / питания.
15.    SF/UTP – LAN-сердечник.
16.    1, 2, 4 – количество витых пар LAN.
17.    2 – витая пара LAN.
18.    0,52 – диаметр жилы витых пар LAN.
19.    1,0; 1,5; 2,5; 4(PE) – сечение жилы заземления.
20.    315/660/145 В – напряжение питания телекоммуникационных пар / жил управления / витых пар LAN.

Кабель комбинированный связи шахтный в общем экране из алюмополимерной ленты, с внутренней и в наружной оболочке из поливинилхлоридного пластиката пониженной горючести, бронированный стальными оцинкованными лентами:
-   с тремя телекоммуникационными витыми парами из медных однопроволочных токопроводящих жил диаметром 0,6 мм, с изоляцией из полиэтилена, в индивидуальном экране в виде оплетки из медных проволок и в индивидуальной оболочке,
- с двумя многопроволочными жилами управления сечением 1,5 мм2 из медных проволок, с изоляцией из поливинилхлоридного пластиката, в индивидуальном экране в виде оплетки из медных проволок,
-  с четырьмя витыми парами LAN из медных однопроволочных жил диаметром 0,52 мм, с изоляцией из полиэтилена, в общем комбинированном экране из алюмополимерной ленты и оплетки из медных луженых проволок, в оболочке из поли- винилхлоридного пластиката пониженной горючести,
-  с одной жилой заземления сечением 1,5 мм2 из медных проволок, с изоляцией из поливинилхлоридного пластиката.
