ККСШЭВ, ККСШЭВнг(А), ККСШЭВнг(А)-LS, ККСШЭПнг(А)-HF

Кабели комбинированные шахтные небронированные:
INTENS ККСШЭВ
INTENS ККСШЭВнг(А)
INTENS ККСШЭВнг(А)-LS
INTENS ККСШЭПнг(А)-HF
Производитель: ООО "Метэксперт", г.Кемерово

Назначение: Кабель связи

Применение
Срок службы
Конструкция
Показатели пожарной безопасности
Маркообразование

Применение

Кабели комбинированные связи шахтные предназначены:
•    с телекоммуникационными парами – для передачи дискретных, аналоговых и цифровых сигналов при номинальном напряжении дистанционного питания до 315 В и 225 В переменного тока частотой 50 Гц,
•    с жилами питания и управления – для передачи и распределения электроэнергии в стационарных установках, а также для фиксированного монтажа силовых цепей и цепей управления на станках и механизмах на номинальное переменное напряжение 660 В номинальной частотой до 60 Гц,
•    с LAN-сердечником – для подключения видеокамер, датчиков с цифровым частотномодулированным сигналом по интерфейсу RS-485 со скоростью 9600 кбит/с и подключения к структурированным кабельным системам скоростного интерфейса Ethernet 100Base-TX со скоростью 100 Мбит/с при номинальном напряжении питания до 145 В переменного тока частотой до 100 МГц,
в системах шахтной автоматизации, связи, позициониовании, телеметрии и контроля, в т.ч. аэрогазового, систем МФСБ, видеонаблюдения и др. в сложных условиях при воздействии агрессивных сред в диапазоне предельно допустимых концентраций, при воздействии вод щелочного и слабокислого характера, в том числе в шахтах опасных по газу и пыли при прокладке по горизонтальным горным вы- работкам, а также на поверхности шахт, рудников, по внутренним стенам зданий, внутри помещений, при одиночной или групповой прокладке.
Кабели комбинированные связи шахтные могут быть выполнены в различных комбинациях:
•    с телекоммуникационными парами и жилами питания,
•    с телекоммуникационными парами, жилами питания и управления,
•    с дополнительной жилой заземления,
•    с дополнительным LAN-сердечником,
а также с индивидуально экранированными телекоммуникационными парами и жилами управления.

Срок службы

Срок службы кабелей в условиях фиксированного монтажа – 20 лет при соблюдении потребителем условий транс- портирования, хранения, прокладки (монтажа) и эксплуатации.

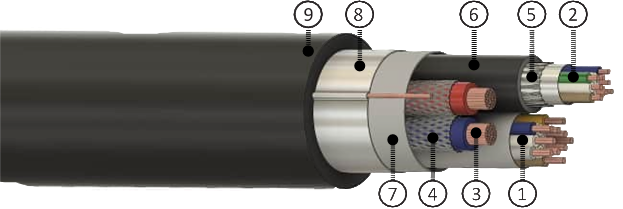

Конструкция


1. Токопроводящие жилы телекоммуникационных пар – медные однопроволочные, 1 класс по ГОСТ 22483- 2021 с изоляцией из сплошного полиэтилена.
2. Токопроводящие жилы LAN-сердечника – медные однопроволочные с изоляцией из сплошного полиэтилена.
3. Токопроводящие жилы жил управления / питания / жила заземления – медные многопроволочные, 5 класс по ГОСТ 22483-2021 с изоляцией из поливинилхлоридного пластиката или полимерной композиции, не содержащей галогенов.
4. Индивидуальный экран телекоммуникационных пар, жил управления / питания – оплетка из медных луженых проволок (э) или алюмополимерная лента с контатным проводником из медной луженой проволоки (эф).
5. Общий экран LAN-сердечника – алюмополимерная лента и оплетка из медных луженых проволок (SF).
6. Индивидуальная оболочка LAN-сердечника – полимерный материал совместимый с материалом наружной оболочки.
7. Поясная изоляция – водоблокирующая лента (для кабелей нг(А)-HF) и полиэтилентерефталатная пленка.
8. Общий экран – алюмополимерная лента с контактным проводником из медной луженой проволоки (Э).
9. Наружная оболочка – поливинилхлоридный пластикат (В), поливинилхлоридный пластикат пониженной горючести (Внг(А)), поливинилхлоридный пластикат пониженной пожароопасности с низким дымо- и газо- выделением (Внг(А)-LS), полимерная композиция, не содержащая галогенов (Пнг(А)-HF).

Показатели пожарной безопасности

Материалы кабелей не распространяют горение при одиночной прокладке (без обозначения), при групповой прокладке (нг(А)), доступны в исполнениях с низким дымо- и газовыделением (нг(А)-LS), а также с отсутствием галогенов, с низкой коррозионной активностью продуктов горения (нг(А)-HF).
Безопасны для людей и техники.

STTABLE
Без обозначения;Класс пожарной опасности О1.8.2.5.4
нг(А); Класс пожарной опасности П1б.8.2.5.4
нг(А)-LS; Класс пожарной опасности П1б.8.2.2.2
нг(А)-HF; Класс пожарной опасности П1б.8.1.2.1
ENDTABLE
Дымообразование кабелей в исполнении «нг(А)-LS» не приводит к снижению светопроницаемости более чем на 50%, в исполнении «нг(А)-HF» – более чем на 40 %.

Маркообразование

Например: INTENS ККСШЭВнг(А)-LS3х(2х0,7)э+2х1,5э+SF/UTP4x2x0,52+1,5(PE)–315/660/145В
1. INTENS – торговая марка.
2. ККСШ – кабель комбинированный связи шахтный.
3. Э – общий экран.
4. В, П – материал наружной оболочки.
5. нг(А), нг(А)-LS, нг(А)-HF – тип исполнения.
6. 1-5, 10, 20, 30, 50 – количество пар.
7. 2 – телекоммуникационная витая пара.
8. 0,4; 0,5; 0,6; 0,64; 0,7; 0,8; 0,9; 1,1 – диаметр жилы.
9. э, эф – индивидуальный экран телекоммуникационных витых пар.
10. 2, 4, 6, 8, 10 – количество жил управления / питания.
11. 0,5; 0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16 – сечение жил
управления / питания.
12. э, эф – индивидуальный экран жил управления / питания.
13. SF/UTP – LAN-сердечник.
14. 1, 2, 4 – количество витых пар LAN.
15. 2 – витая пара LAN.
16. 0,52 – диаметр жилы витых пар LAN.
17. 1,0; 1,5; 2,5; 4(PE) – сечение жилы заземления.
18. 315/660/145 В – напряжение питания телекоммуникационных пар / жил управления / витых пар LAN.
Кабель комбинированный связи шахтный в общем экране из алюмополимерной ленты и в оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением:
- с тремя телекоммуникационными витыми парами из медных однопроволочных токопроводящих жил диаметром 0,64 мм, с изоляцией из полиэтилена, в индивидуальном экране в виде оплетки из медных проволок и в индивидуальной
оболочке,
- с двумя многопроволочными жилами управления сечением 1,5 мм^2 из медных проволок, с изоляцией из поливинилхлоридного пластиката, в индивидуальном экране в виде оплетки из медных проволок,
- с четырьмя витыми парами LAN из медных однопроволочных жил диаметром 0,52 мм, с изоляцией из полиэтилена, в общем комбинированном экране из алюмополимерной ленты и оплетки из медных луженых проволок, в оболочке из поливинилхлоридного пластиката пониженной горючести,
- с одной жилой заземления сечением 1,5 мм^2 из медных проволок, с изоляцией из поливинилхлоридного пластиката.
