MineLine-H-LSZH-8SM+2x2.5-2.7kH

Волоконно-оптический кабель марки MineLine-H-LSZH-8SM+2x2.5-2.7kH
Производитель: ООО "Инкаб"
Назначение и особенности
Конструкция
Детали конструкции
Параметры оптического волокна
Параметры эксплуатации
Технические параметры кабеля
Упаковка и маркировка

Назначение и особенности

  • Разработан для шахтных систем связи и видеонаблюдения
  • Не распространяет горение

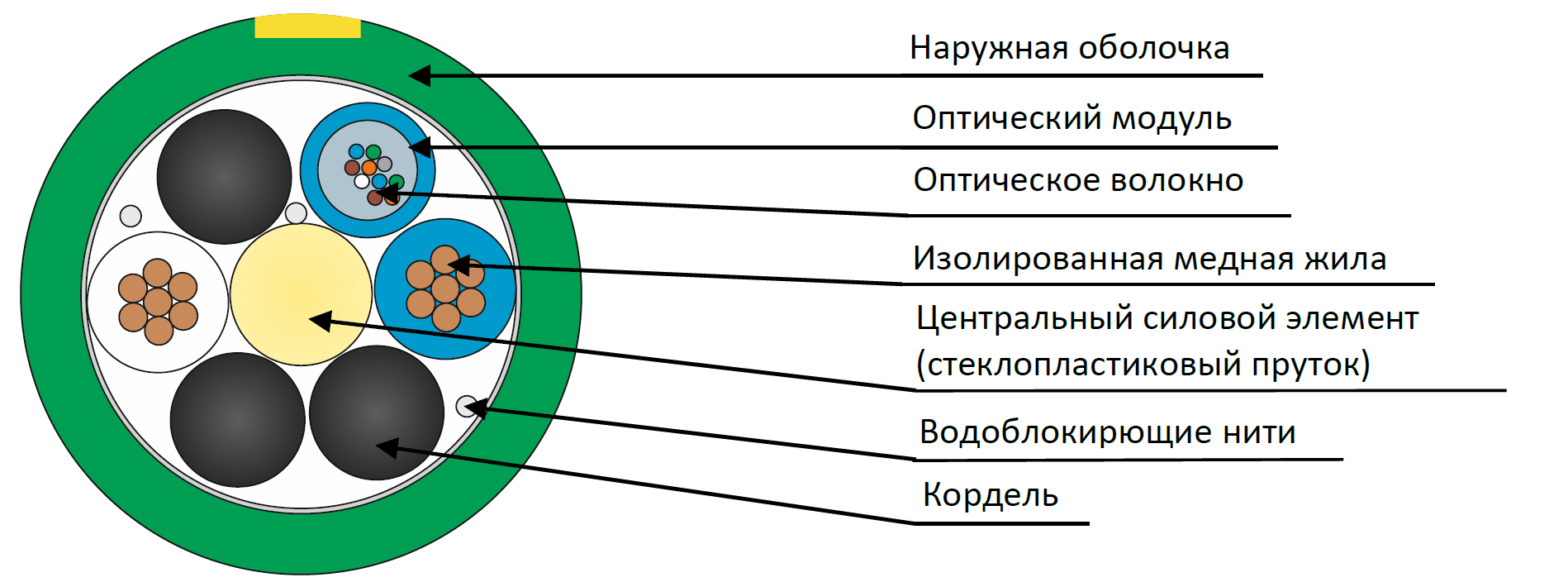

Конструкция


Кабель содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня, вокруг которого скручены изолированные медные жилы и оптические модули со свободно уложенными волокнами. Свободное пространство в оптических модулях заполнено гидрофобным гелем. Сердечник скреплен обмоточными нитями с водоблокирующим свойством. На сердечник накладывается оболочка из полимерной композиции, не распространяющей горение, не содержащая галогенов с низким дымовыделением.
Цветовая идентификация оптических модулей и оптических волокон:
  1. синий
  2. оранжевый
  3. зеленый
  4. коричневый
  5. серый
  6. белый
  7. красный
  8. черный
По согласованию с заказчиком цвета оптических модулей и волокон могут быть изменены. Кордели изготавливаются из полиэтилена высокой плотности черного цвета.
Цветовая идентификация изолированных жил:
  1. Синий
  2. Белый

Детали конструкции

STTABLE
Параметр;Значение;Единица измерения
Количество ОВ в кабеле;8;
Количество оптических модулей;1;
Количество волокон в модуле;8;
Количество корделей;3;
Количество медных жил;2;
Сечение медной жилы;2,5;мм²
Диаметр кабеля;14,0;мм
Вес кабеля;224,2;кг/км
ENDTABLE

Параметры оптического волокна

STTABLE
Параметр;Значение;Единица измерения
Тип ОВ;«У»;
Рекомендация МСЭ-Т;G.652.D + G.657.A1;
Отклонение от концентричности сердцевины, не более;0,5;мкм
Диаметр оболочки;125±0,7;мкм
Отклонение от круглости оболочки, не более;0,7;%
Диаметр защитного покрытия;242±5;мкм
Рабочая длина волны;1310…1625;нм
Коэффициент затухания (на длине волны 1310 нм), не более*;0,40;дБ/км
Коэффициент затухания (на длине волны 1550 нм), не более*;0,25;дБ/км
ENDTABLE
* Допускаются локальные ступеньки в затуханиях, связанные с намоткой кабеля на барабан

Параметры эксплуатации

STTABLE
Параметр;Значение
Рабочая температура;-40°С…+70°С
Температура монтажа;-30°С…+50°С
Температура транспортировки и хранения;-50°С…+50°С
Минимальный радиус изгиба;не менее 15 диаметров кабеля
Срок службы при отсутствии УФ-излучения;25 лет
ENDTABLE

По согласованию с заказчиком диапазон рабочих температур может быть изменен

Технические параметры кабеля

Таблица испытаний кабеля на механические и климатические воздействия
STTABLE
Вид воздействия;Нормируемое значение;Критерий оценки
Растягивающее усилие;2,7 кН; Δα* ≤ 0,05 дБ, отсутствие повреждений
Раздавливающее усилие;0,3 кН/см;Δα* ≤ 0,05 дБ, отсутствие повреждений
Динамические изгибы;20 циклов на угол ±90°;Δα* ≤ 0,05 дБ, отсутствие повреждений
Осевые закручивания;10 циклов на угол ±360° на длине 4 м;Δα* ≤ 0,05 дБ, отсутствие повреждений
Удар;Энергия удара 5 Дж;Δα* ≤ 0,05 дБ, отсутствие повреждений
Водонепроницаемость;Длина образца: 3 м Время: 24 часа;Отсутствие воды на конце отрезка
Стойкость к температуре;Диапазон: -40°С до 70°С, 2 цикла, Время цикла ≥16 часов;Δα* ≤ 0,05 дБ/км
Каплепадение компаунда;при 70°С;Отсутствие каплепадения
ENDTABLE


1. Δα* - прирост затухания оптического волокна в кабеле на нормированных длинах волн
2. По согласованию с заказчиком диапазон рабочих температур может быть изменен

Упаковка и маркировка

Кабели поставляются на деревянных барабанах с диаметром шейки не менее 40 номинальных диаметров кабеля, одной строительной длиной. По согласованию с заказчиком допускается поставка двух строительных длин на одном барабане. Нижний конец кабеля длиной не менее двух метров выводится на щеку барабана. Концы кабеля герметично заделываются.
Упаковка кабелей соответствует требованиям ГОСТ 18690-2012.
На этикетке, прикрепленной к барабану, указывается: товарный знак, условное обозначение кабеля, дата изготовления (месяц, год), длина кабеля в метрах, масса брутто в килограммах.
На наружной стороне щеки каждого барабана указывается: заводской номер барабана, надпись «Не класть плашмя», обозначено стрелкой допустимое направление качения барабана с кабелем.
В паспорте на кабель указывается: условное обозначение кабеля, номер технических условий, длина кабеля в метрах, тип ОВ, расцветка и распределение оптических волокон в модулях, расцветка модулей, коэффициенты затухания для каждого ОВ на нормируемых длинах волн, показатель преломления ОВ, изготовители ОВ и кабеля, дата изготовления кабеля.
Паспорт помещается в полиэтиленовый пакет и закрепляется на внутренней стороне щеки барабана.
По согласованию с Заказчиком возможно включение в паспорт дополнительной информации.
