MineLine-S-TB-LSZH-8SM (1х8)-2.7кН

Волоконно-оптический кабель марки MineLine-S-TB-LSZH-8SM (1х8)-2.7кН
Производитель: ООО "Инкаб"
Назначение и особенности
Конструкция
Детали конструкции
Параметры эксплуатации
Технические параметры кабеля
Упаковка и маркировка

Назначение и особенности

  • Разработан для шахтных систем связи и видеонаблюдения
  • Полностью диэлектрический
  • Не распространяет горение
  • Удобен для оконцевания (волокна в буферном покрытии)

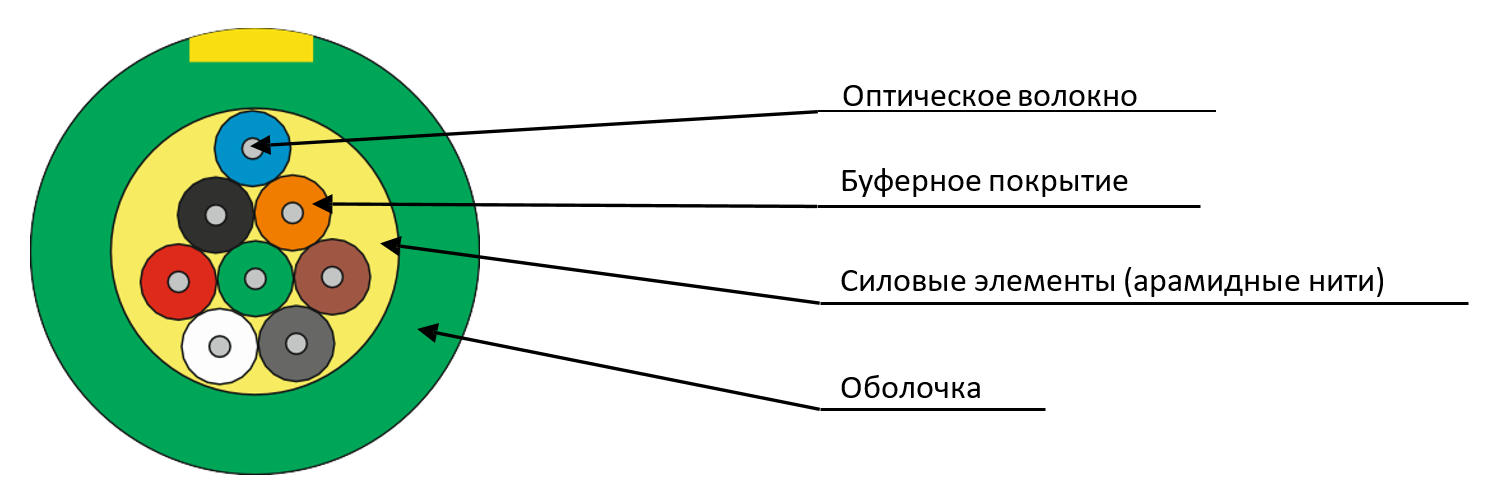

Конструкция


Кабель содержит пучок оптических волокон в буферном покрытии, на который наложен слой упрочняющих арамидных нитей. Оболочка кабеля изготавливается из полимерной композиции, не распространяющей горение, не содержащей галогенов с низким дымовыделением. Оболочка кабеля изготавливается из полимерной
композиции, не распространяющей горение, не содержащая галогенов с низким дымовыделением.
По согласованию с заказчиком цвет оболочки может быть изменен.
Цветовая идентификация буферного покрытия:
  1. синий
  2. оранжевый
  3. зеленый
  4. коричневый
  5. серый
  6. белый
  7. красный
  8. черный
По согласованию с заказчиком цвета буферного покрытия могут быть изменены.

Детали конструкции

STTABLE
Параметр;Значение;Единица измерения
Количество ОВ в кабеле;8;
Диаметр кабеля;6,5;мм
Вес кабеля;43,6;кг/км
Минимальный радиус изгиба;65;мм
ENDTABLE

Параметры эксплуатации

STTABLE
Параметр;Значение
Рабочая температура;-20°С…+60°С
Температура монтажа;-10°С…+50°С
Температура транспортировки и хранения;-50°С…+50°С
Минимальный радиус изгиба;не менее 10 диаметров кабеля
Срок службы;25 лет
ENDTABLE
*По согласованию с заказчиком диапазон рабочих температур может быть изменен

Технические параметры кабеля

STTABLE
Вид воздействия;Нормируемое значение;Критерий оценки
Монтажное растягивающее усилие;1600 Н; Δα* ≤ 0,05 дБ, отсутствие повреждений
Длительно допустимое растягивающее усилие;800 Н;Δα* ≤ 0,05 дБ, отсутствие повреждений
Раздавливающее усилие;200 Н/см;Δα* ≤ 0,05 дБ, отсутствие повреждений
Динамические изгибы;20 циклов на угол ±90°; Δα* ≤ 0,05 дБ, отсутствие повреждений
Осевые закручивания;10 циклов на угол ±360° на длине 4 м;Δα* ≤ 0,05 дБ, отсутствие повреждений
Удар;Энергия удара 3 Дж;Δα* ≤ 0,05 дБ, отсутствие повреждений
Климатические воздействия**; диапазон температур от -20°С до +60°С, 2 цикла, время цикла ≥16 часов; Δα* ≤ 0,05 дБ/км
ENDTABLE
* - прирост затухания оптического волокна в кабеле на нормированных длинах волн.
** - по согласованию с заказчиком диапазон рабочих температур может быть изменен.

Упаковка и маркировка

Кабели поставляются на деревянных барабанах с диаметром шейки не менее 40 номинальных диаметров кабеля, одной строительной длиной. По согласованию с заказчиком допускается поставка двух строительных длин на одном барабане. Нижний конец кабеля длиной не менее двух метров выводится на щеку барабана. Концы кабеля герметично заделываются.
Упаковка кабелей соответствует требованиям ГОСТ 18690-2012.
На этикетке, прикрепленной к барабану, указывается: товарный знак, условное обозначение кабеля, дата изготовления (месяц, год), длина кабеля в метрах, масса брутто в килограммах.
На наружной стороне щеки каждого барабана указывается: заводской номер барабана, надпись «Не класть плашмя», обозначено стрелкой допустимое направление качения барабана с кабелем.
В паспорте на кабель указывается: условное обозначение кабеля, номер технических условий, длина кабеля в метрах, тип ОВ, расцветка и распределение оптических волокон в модулях, расцветка модулей, коэффициенты затухания для каждого ОВ на нормируемых длинах волн, показатель преломления ОВ, изготовители ОВ и кабеля, дата изготовления кабеля.
Паспорт помещается в полиэтиленовый пакет и закрепляется на внутренней стороне щеки барабана.
По согласованию с Заказчиком возможно включение в паспорт дополнительной информации.
